DX-30微裂纹硬铬催化剂中间体技术突破，电流效率提升至60%

2025年10月15日•作者: 张含墨•5 分钟阅读

我司成功开发DX-30微裂纹硬铬催化剂中间体，电流效率提升25%-27%，沉积速度是传统技术的两倍。

近日，东莞晶晶新材料有限公司宣布成功开发DX-30微裂纹硬铬催化剂中间体（产品编号ST-930），在硬铬电镀技术领域取得重大突破。该产品是一种固体粉末中间体，可显著提高电流效率，减少镀液对阳极板的腐蚀。

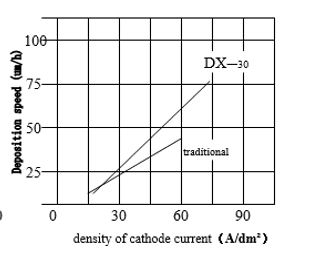

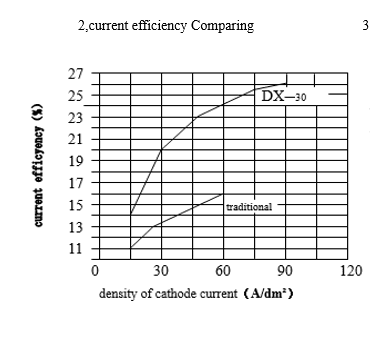

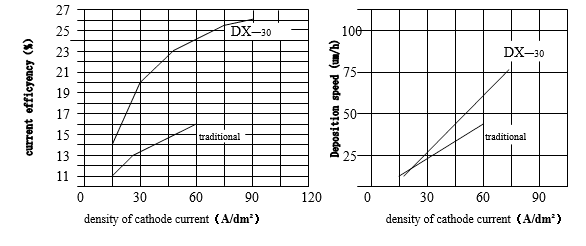

DX-30技术具有多项突出优势：更高效的阴极电流（高达25%-27%），沉积速度快，是传统技术的两倍。在阴极电流密度70A/dm²，温度55-65℃条件下，电流效率高达60%。铬层硬度高，符合GB9790-88标准，硬度范围860-1200 HV，耐用性提高20%-30%。

该产品使成品表面更光滑、更亮，增加涂层硬度，产生更多微裂纹，具有更高的耐腐蚀性。铬层与基体结合更牢固，预处理操作更简单。铬溶液分散性更好，层厚更均匀，表面更光滑，几乎无滚痕。铬溶液不含氟化物，可防止电镀过程中因低电流对工件的腐蚀。

技术参数：外观为白色粉末，分子式NaSO3CH2SO3Na，分子量220.12，纯度99.99%以上。工艺参数为CrO3 250g/L，DX-30 4g/L，工作温度55-65℃，电流密度70A/dm²。
